PEMPROGRAMAN CNC MILL (FRAIS)

JENIS PEKERJAAN CNC MILL (FRAIS)

1. Facing

Penghalusan permukaan sering kali merupakan operasi pemesinan pertama. Penghalusan permukaan digunakan untuk memotong material berlebih dan menyelesaikan permukaan datar tertinggi dari komponen. Bergantung pada seberapa banyak material yang dibuang, beberapa pemotongan kasar mungkin diperlukan. Tahap akhir yang lebih kecil memastikan permukaan yang datar dan hasil akhir permukaan yang baik.

Sumber : Cimco.com

2. 2D Contour

Operasi kontur digunakan untuk membuat kasar dan menyelesaikan dinding bagian luar. Gunakan Kompensasi Diameter Pemotong (CDC) pada fitur toleransi tinggi sehingga lintasan pahat dapat disesuaikan pada mesin jika diperlukan untuk memperhitungkan keausan dan defleksi pahat.

Sumber : Cimco.com

3. Pocketing

Jalur alat saku digunakan untuk membuang material berlebih. CDC tidak aktif selama pemotongan kasar, tetapi dapat digunakan untuk lintasan akhir pada dinding.

Sumber : Cimco.com

4. Slot Milling

Slot dapat dikerjakan menggunakan kontur CAD/CAM, kantong, atau fungsi penggilingan slot khusus.

Sumber : Cimco.com

5. Chamfer Milling

Chamfer adalah jenis penggilingan kontur 2D. Mesin penggilingan chamfer memiliki berbagai sudut ujung, baik pada baja kecepatan tinggi, karbida, atau sebagai perkakas jenis sisipan.

Sumber : Cimco.com

6. Radius (Corner-Round) Milling

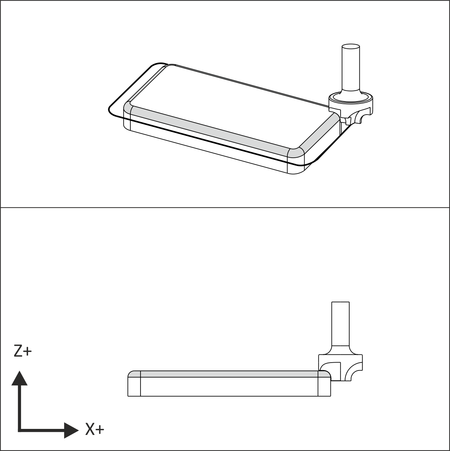

Penggilingan radius merupakan salah satu bentuk penggilingan kontur. Perkakas bundar sudut tersedia dalam baja kecepatan tinggi, karbida, atau perkakas jenis sisipan.

Sumber : Cimco.com

7. Center Drill

Bor tengah membuat potongan berbentuk kerucut pada permukaan komponen. Ini membantu mencegah alat bor berikutnya bergoyang dan dengan demikian memastikan alat akan diposisikan dengan tepat.

Sumber : Cimco.com

8. Drilling

Lubang yang lebih kecil dari diameter bor dapat dibuat dengan satu gerakan menusuk. Lubang yang lebih dalam menggunakan siklus Peck Drill di mana alat ditarik kembali setelah mengeluarkan sejumlah kecil material (biasanya 0,050 inci).

Sumber : Cimco.com

9. Tapping

Siklus tap mirip dengan siklus bor sederhana, kecuali umpan dan kecepatannya dikoordinasikan agar sesuai dengan alur ulir. Perangkat lunak CAD/CAM menghitung umpan sesuai dengan kecepatan pemotongan dan ulir per inci (TPI) tap.

Sumber : Cimco.com

PISAU POTONG CNC MILL (FRAIS)

Berikut ini beberapa pisau potong pada CNC Mill :

1. End Mills

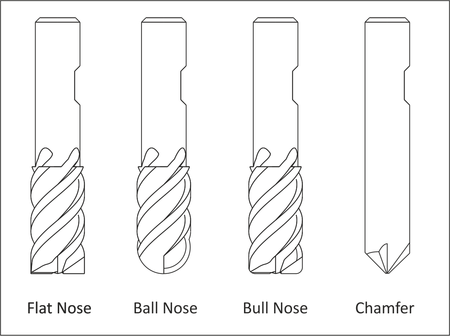

End Mills adalah jenis alat potong (cutting tool) yang umum digunakan dalam proses milling di mesin CNC (Computer Numerical Control). Bentuk menyerupai bor, tetapi berfungsi untuk memotong material bukan hanya di ujung, tetapi juga di sisi-sisinya pada berbagai operasi pemotongan, seperti face milling, profiling, slotting, pocketing, dan lain-lain.

Sumber : Cimco.com

2. Face Mill

Face mill adalah jenis alat potong yang digunakan utama memotong permukaan besar secara cepat dan rata, biasanya pada permukaan atas dari blok logam, baja, aluminium, atau material lainnya.

Sumber : Cimco.com

3. Corner Radius Tool

Corner Radius Tool adalah jenis alat potong dalam mesin CNC milling yang memiliki ujung melengkung (radius), bukan ujung tajam seperti end mill biasa.

Sumber : Cimco.com

4. Slot Mill / Slotting Saw

Slot Mill atau Slotting Cutter adalah alat potong dalam proses milling yang dirancang khusus untuk membuat alur (slot) di permukaan benda kerja. Slot adalah potongan berbentuk saluran atau celah memanjang dengan kedalaman dan lebar tertentu.

Sumber : Cimco.com

5. Hole-Making Tools

Hole-Making Tools adalah kelompok alat potong yang digunakan dalam proses pembuatan lubang (hole) pada benda kerja, baik itu lubang awal, memperbesar lubang, atau menyelesaikan (finishing) lubang agar presisi.
