PEMPROGRAMAN CNC LATHE (BUBUT)


MEMBUAT SIMULASI MENGGUNAKAN MASTERCAM

1. Jenis Pekerjaan pada Mesin CNC lathe

Sebelum memasuki bahan ajar MasterCam X4, mari kita mengingat kembali tentang Pembubutan untuk Jenis Pekerjaan Tertentu. Secara prinsip sama dengan Teknik Pemesinan bubut secara konvensional sebagai berikut:

Sumber Gambar : https://www.mechanicalfunda.com

Keterangan :

  • Bubut muka (facing)
  • Bubut tirus (Taper turning)
  • Bubut countur (Contour turning)
  • Bubut bentuk (Form turning)
  • Bubut pinggul (Chamfering)
  • Bubut potong (Cutoff)
  • Bubut ulir (Threading)
  • Memperbesar lubang (Boring)
  • Membuat lubang (Drilling)
  • Pembuatan kartel (Knurling)

2. Bekerja dengan MasterCAM X4

Langkah-langkah bekerja dengan MasterCAM sebagai berikut :

  • Double klik pada icon MasterCAM X4 pada layar
  • Bisa juga melalui Start Menu > ALL Program > MasterCAM X4
  • Pilih konfigurasi metris dengan cara Setting > Configuration pada menu MasterCAM X4 atau tekan F8 pada keyboard
  •  Pada Menu File > Open > Pilih File

  • Pilih Units > Centang
  • Pilih Machine Type > Default

3. Membuat Gambar 2D

Sebelum kita memulai membuat geometri, seharusnya kita memodifikasi toolbar dan mesin menjadi sebuah part dua dimensi. Gunakan F9 untuk menampilkan koordinat dan sumbu dasar (origin).

Sedangkan untuk menampilkan Operations Manager pada Menu View pilih Toggle Operation Manager atau Alt + O, kemudian atur Cplane pada posisi +D +Z.

Setelah mempelajari bahan ajar marilah kita mengukur kemampuan pemahaman dengan mengerjakan lembar kerja berikut ini :

  • Buatlah gambar dan simulasi menggunakan MasterCAM Lathe Minimal Versi 4 !
  • Pahat apa yang digunakan?
  • Berapa ketebalan pemakanan ?

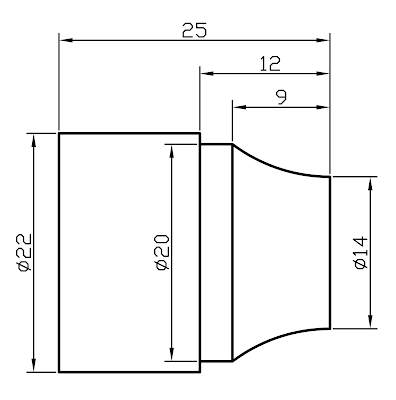

Latihan 1 :

Latihan 2 :

Latihan 3 :


Latihan 4 :


Latihan 5 :

Latihan 6 :



PENILAIAN



1. Rubrik Penilaian

Aspek PenilaianSkor 4 (Sangat Baik)Skor 3 (Baik)Skor 2 (Cukup)Skor 1 (Kurang)
Membaca GambarMembaca 100% semua ukuran gambarMembaca sekitar 75% ukuran gambarMembaca sekitar 50% ukuran gambarMembaca kurang dari 25% ukuran gambar
Langkah PengerjaanMenggunakan perintah dengan sangat tepatMenggunakan perintah dengan cukup tepatPerintah kurang tepat dan hasil kurang maksimalMenggunakan perintah tidak tepat sama sekali
Hasil Gambar CAMBentuk dan ukuran sesuai 100% spesifikasiBentuk dan ukuran sesuai sekitar 75% spesifikasiBentuk dan ukuran sesuai sekitar 50% spesifikasiBentuk dan ukuran tidak sesuai spesifikasi
Waktu PengerjaanSelesai lebih cepat 5 menit dari estimasiSelesai tepat waktuSelesai lebih lambat 5 menit dari estimasiSelesai lebih lambat dari 5 menit (banyak keterlambatan)

Cara Menggunakan Rubrik :
  • Tentukan waktu normal per praktik (misalnya 60 menit).
  • Untuk setiap siswa, berikan skor 1–4 untuk tiap aspek.
  • Jumlahkan total skor: Skor Maksimum = 16.
  • Hitung nilai akhir: Nilai (%) = (Total Skor / 16) × 100%

2. Umpan Balik


Berikan umpan balik deskriptif sesuai hasil tiap aspek:

  • Membaca Gambar: bagian mana yang belum terbaca?
  • Langkah Pengerjaan: perintah apa yang kurang benar?
  • Hasil Gambar: aspek dimensi atau bentuk apa yang menyimpang?
  • Waktu: apa penyebab keterlambatan (misalnya kurang familiar alat)?

3. Integrasi dengan Penilaian Formatif dan Summatif

  • Formatif: guru mengamati langsung dan memberi skor sesuai rubrik saat latihan.
  • Summatif: penggunaan rubrik dalam mengukur hasil akhir gambar CAD pada LKPD.
  • Pengayaan & RemedialPengayaan bagi yang mencapai ≥ tuntas 75%, bisa melanjutkan proyek lanjutan atau membantu teman, sedangkan Remedial: bagi yang belum tuntas, diberikan pendampingan ulang dan penilaian ulang.


-= TERIMA KASIH =-
